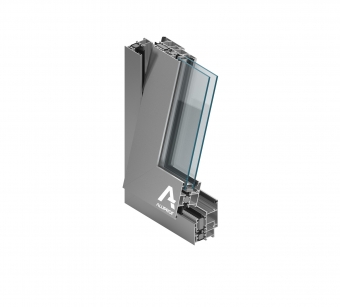

Okno obrotowe MB-59S PIVOT jest częścią systemu okienno-drzwiowego z przegrodą termiczną MB-59S firmy ALUPROF S.A.

MB-59S PIVOT jest nowoczesną konstrukcją, służącą do wykonywania wymagających izolacji termicznej i akustycznej okien o pionowej lub poziomej osi obrotu. Okna tego typu przeznaczone są do wbudowania w otwory w murze jak i do zamocowania w fasadzie słupowo-ryglowej, są ekonomiczne, a jednocześnie posiadają dobre własności użytkowe.

Konstrukcja bazuje na oknach systemu z przegrodą termiczną MB-59S. Głębokość kształtowników ościeżnicy wynosi 50 mm, dla skrzydła jest to wymiar 59 mm. Zastosowano w nich profilowane przekładki termiczne typu "omega" o szerokości 16 i 22 mm z poliamidu wzmocnionego włóknem szklanym. W zależności od wymagań dotyczących ochrony cieplnej budynku można zastosować ten system w wersji o podwyższonej izolacyjności termicznej: MB-59S Pivot HI. Podwyższenie tego parametru uzyskane jest poprzez umieszczenie specjalnych wkładów w centralnej, izolacyjnej komorze profili aluminiowych, pomiędzy przekładkami termicznymi. Wkłady te dzięki niskiej wartości współczynnika przewodzenia ciepła obniżają utratę energii cieplnej przez tą komorę. Centralne położenie wkładów ogranicza również konwekcję jak i promieniowanie termiczne. Analogiczne elementy izolujące umieszczone są również w przestrzeni między szybą a profilem zespolonym skrzydła lub ościeżnicy.

Zakresy wymiarowe dla skrzydeł okien:

1.Okno z poziomą osią obrotu:

• Wysokość: 800 - 2000 mm.
• Szerokość: 500 – 2400 mm.
• Ciężar: max. 180 kg.

2.Okno z pionową osią obrotu:

• Wysokość: 500 - 2400 mm.
• Szerokość: 800 – 2000 mm.
• Ciężar: max. 120 kg.

Zawiasy obrotowe gwarantują obrót skrzydła o kąt od 0o do 180o, mogą być opcjonalnie wyposażone w blokadę otwarcia skrzydła do kąta 22o. Po przestawieniu pokrętła blokady skrzydła można obrócić o kąt 180o w celu np. wygodnego i bezpiecznego umycia zewnętrznej powierzchni okna.

Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. Konstrukcja okna pozwala na stosowanie zestawów szybowych grubości od 4,5 mm do 31,5 mm.

Parametry techniczne MB-59S Pivot:
